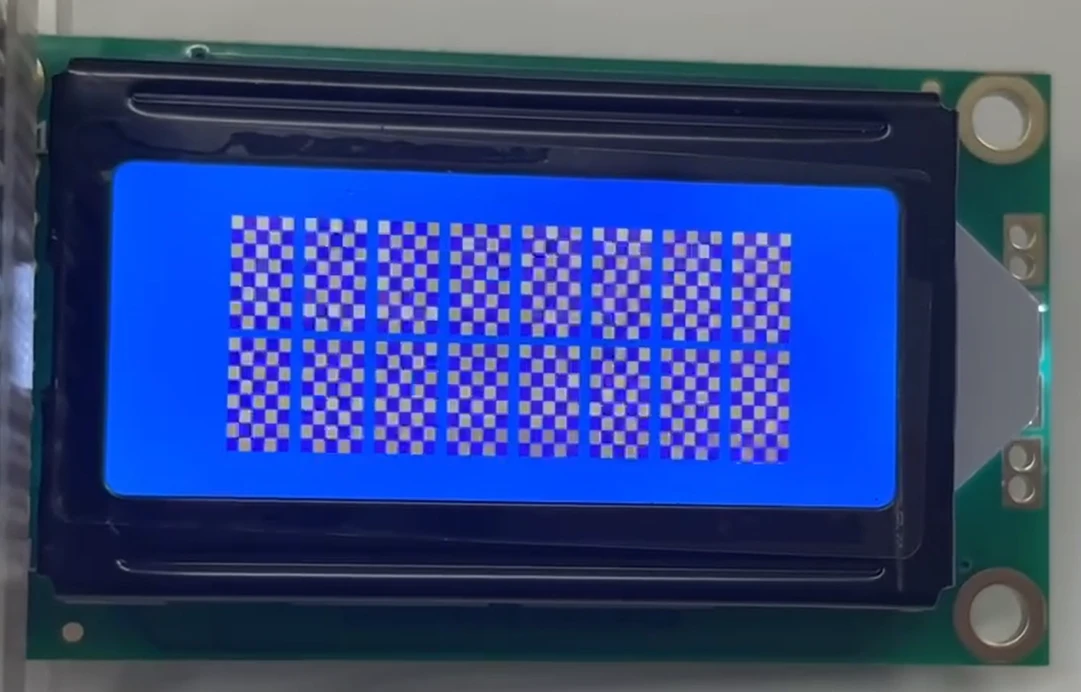

0802A ekran LCD

Hunan Chengxin LCD 0802A se yon modil 16 -pin alfanumerik kristal likid (LCD) ki kapab montre 2 liy 8 karaktè chak. Li se lajman ki itilize nan pwojè elektwonik pou prezante enfòmasyon ki baze sou tèks tankou lekti Capteur, estati sistèm, oswa enstriksyon itilizatè. Modil sa a se konpatib ak pifò mikrokontwolè, ki gen ladan Arduino, epi li se ideyal pou aplikasyon ki mande yon ekspozisyon tèks kontra enfòmèl ant ak efikas.

0802A-16 karaktè-modil ekspozisyon kristal likid se yon modil ekspozisyon kristal likid ki fèt espesyalman pou montre lèt, karaktè nimerik, senbòl, elatriye. Li sipòte mòd transmisyon done 4-bit ak 8-bit. Li bay yon matris pwen 5x7 + mòd ekspozisyon kurseur. Li ofri yon ekspozisyon done tanpon DDRAM, yon dèlko karaktè CGROM, ak yon dèlko karaktè CGRAM. CGRAM a ka itilize pou estoke jiska 8 polis karaktè grafik nan matris pwen 5x8 defini pa itilizatè a. Li bay yon seri enstriksyon rich: ekspozisyon klè; kurseur retounen nan orijin; ekspozisyon sou / koupe; kurseur sou / koupe; montre karaktè k ap flache; chanjman kurseur; ekspozisyon chanjman, elatriye Li prezante yon entèn pouvwa-sou sikwi reset otomatik. Lè yo aplike pouvwa ekstèn, modil la otomatikman fè operasyon inisyalizasyon, mete modil la nan eta a ekspozisyon default k ap travay.

Montre karaktè: 8 karaktè X 2 liy Matris karaktè: 5X7 font + kurseur
Koulè ekspozisyon ak koulè ekleraj: STN ble, jòn -vèt, gri; ekleraj nwa, blan, jòn-vèt
Fim polarize: totalman transparan/semi{0}}transparan
Ang obsèvasyon: 6:00
Montre sik devwa: 1/16 Kondwi vòltaj patipri: 1/5
Chip kontwòl: SPLC780D oswa konpatib IC (tankou AIP31066)
Character Generator ROM (CGROM): 10880 bit (192 karaktè ak pwen 5x8) oswa (64 karaktè ak pwen 5x11)
RAM Générateur karaktè (CGRAM): 64x8 Bits (8 karaktè ak 5x8 pwen) oswa (4 karaktè ak 5x11 pwen)
Montre done RAM (DDRAM): 80X8 bit (jiska 80 karaktè)

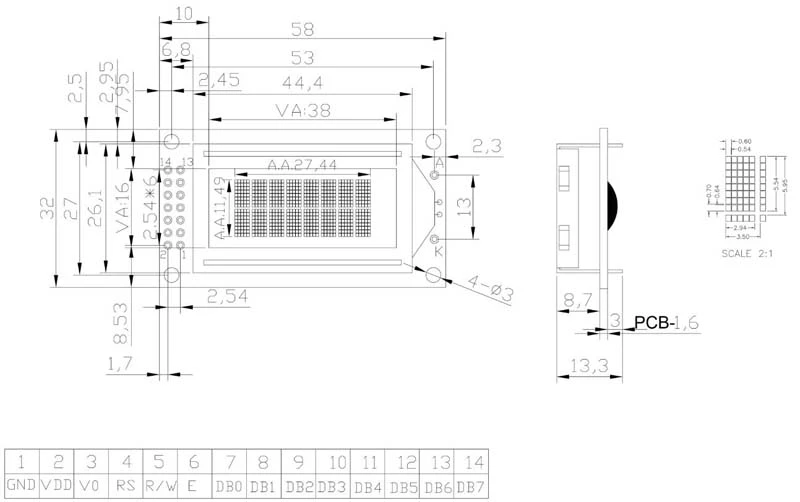

Gwosè (Inite: mm)
An jeneral dimansyon: 58.5X32.5X13.3
Zòn vizib: 38X 16
Gwosè karaktè: 27.44 x 11.49
Espas karaktè: 3.5X5.95
Fonksyònman vòltaj: +3.3V oswa +5V, default 5V
Polis karaktè: 5X7 pwen + gwosè pwen kurseur: 0.54X0.64
Kontras: V0 ekstèn reglabl oswa entèn fiks kontras

Desen Customized / sèvis ODM sipòte pa Hunan Chengxin Optoelectronics co, Ltd.
